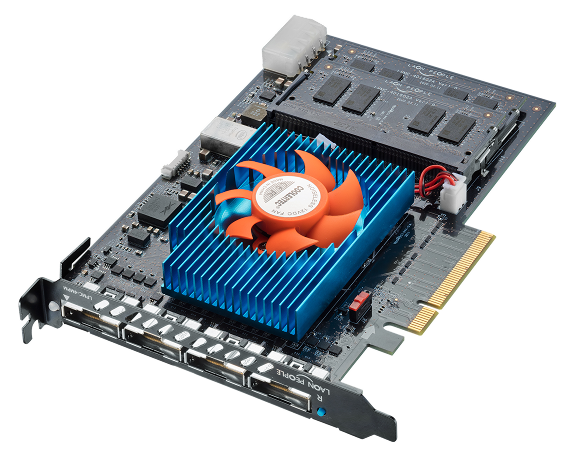

Window용 C++ SDK와 기본 Reference Program을 제공합니다.
Specification
- Capture Board Interface
- MIPI LVDS 4channel
- PC Interface
- PCI-Express 3.0 x8 (8GT/s per lane)
- Ports/Connectors
- TE 50pin Connector 4 Ports
- Firmware Update
- FPGA JTAG, PCIE
- Board ID
- HW Switch
- Dimension
- 111.15mm x 167.65mm (Standard height, half-length)
- Power Supply
- PC Power 12V @ PCIE Port
- Power Consumption
- Max 4ch C-phy 47.364W, D-phy 44.352W (12V)

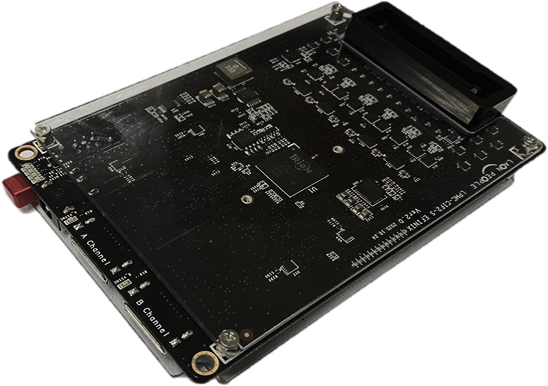

LPMC-CIF1
LPMC-4MPM 제품과 결합하여 사용
Specification
- Input Interface – Interface
- MIPI C-PHY/ D-PHY (2C, 1C/1D, 2D)
- Input Interface – Lane
- C-PHY 3Lane/ D-PHY 1, 2, 4Lane
- Input Interface – I/O
- I2C 2ea, SPI 2ea, GPIO 4ea : Sensor I/O Voltage (0.9V~3.3V)
EXT_GPIO 32ea : I/O Voltage (3.3V or 5V)
- Input Interface – Pixel Format
- RAW16, RAW12, RAW10, RAW8, YCbCr444, YCbCr422
- Input Interface – Image Size
- 108M or more
- Output Interface – Interface
- LVDS(MIPI) 2Channel : 18Lane (LVDS 1Channel : 9Lane)
- Output Interface – Speed
- LVDS(MIPI) 2Channel : 20.52Gbps (LVDS 1Channel : 10.26Gbps)
- Firmware Update
- FPGA JTAG, LVDS
- Connectors for camera Interface
- 125pin connector (Hirose, FX23-120P-0.5SV15)
- Power For Image Sensor
- Fixed power 2 channel (12V/ 3.3V)
- Sensor Main Clock
- Programming OSC or FPGA port : Up to 68Mhz x 2ea
- Dimension PCB (CASE)
- 80mm x 122mm x 27.2mm
- Operating temperature
- -10℃~ +55℃
- Power supply
- DC +12V / 3A (5.5Ø DC JACK) or 12V / 2A (Header Board)
FAQ
2차 개발을 위한 SDK 제공이 가능한가요?
제품 보증기간은 어떻게 되나요?
출고일로부터 1년간 무상 A/S를 제공해드립니다.
다만, 사용자 과실로 인한 손상이나 제품을 임의로 분해하신 경우에는 유료 서비스가 적용됩니다.
제품 주문 후 납기 일정은 어떻게 되나요?
일반적으로 납기는 약 4주 정도 소요됩니다. 다만, 구매 수량이나 자재 보유 상황에 따라 달라질 수 있으니, 정확한 일정을 위해 주문 전에 담당 영업사원에게 꼭 확인 부탁드립니다.
기존 제공 기능 외에 커스텀 개발도 가능한가요?
네, 가능합니다.
다만 구매 물량(Volume)에 따라 커스텀 개발가능 여부가 결정되므로, 자세한 사항은 영업 담당자와 상담해주세요.
모든 종류의 MIPI 센서 연결이 가능한가요?
MIPI CSI-2 표준을 충족하는 센서는 모두 연결 가능합니다.
센서의 초기화(Initialize) 정보와 모듈의 전원 사양 정보를 제공해 주시면 지원 가능합니다.
